Pneumatické uzavírací hadicové ventily AKO

Hadicové ventily představují ideální řešení pro uzavírání a regulaci průtoku abrazivních, korozních a vláknitých produktů pomocí armatury. Mimoto se stále častěji používají jako uzavírací nebo regulační armatury pro emulze, kaly, prachové nebo plynné látky, stlačený vzduch, prášky, granuláty, pelety apod.

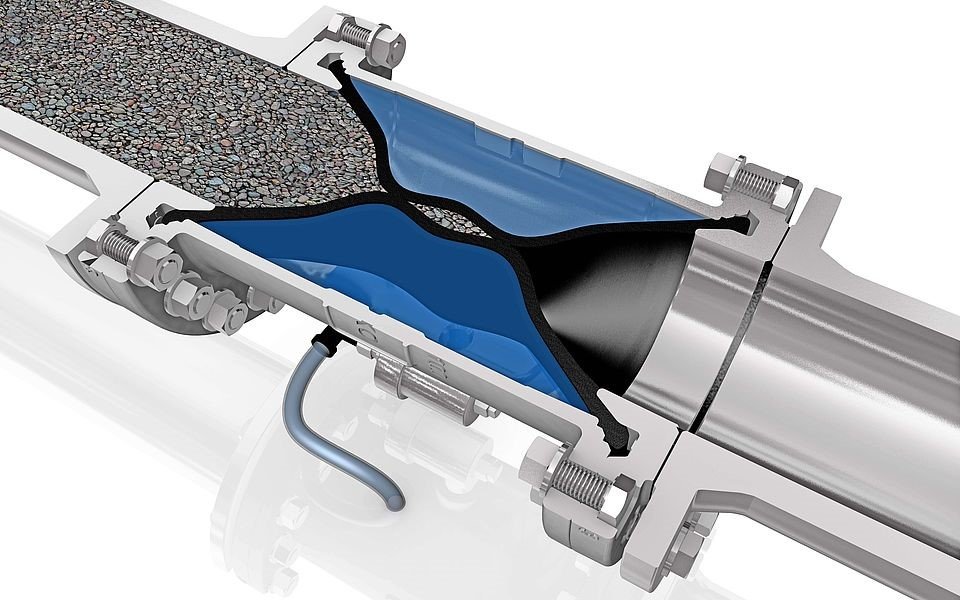

Hadicové ventily se vyznačují volným průtokem produktu, který je zaručen na základě nominálního průchodu všech jmenovitých světlostí. Hadicové ventily tím zaručují minimální odpor třením a armaturu bez rizika ucpání. Dalším důvodem proč se rozhodnout pro hadicový ventil spočívá v jeho jednoduché a kompaktní konstrukci, umožňující současně uživatelsky velmi jednoduchou montáž/instalaci.

V současné době jsou s přírubovým připojením nabízeny tyto série:

  • Série VMC

    Série VMC je dostupná ve jmenovitých světlostech DN25 až DN150.
    Pneumatický hadicový ventil s přírubovým připojením série VMC se skládá z hliníkového tělesa, potaženého práškovou technologií nebo tělesa z elektrolyticky leštěné ušlechtilé oceli, manžety, vyztužené tkanivem a 2 přírub z elektrolyticky leštěné ušlechtilé oceli.

    Pneumatické hadicové ventily série VMCpdf1.04 MB
  • Série VF

    Série VF je dostupná ve jmenovitých světlostech DN40 až DN250.
    Pneumatický hadicový ventil s přírubovým připojením série VF se skládá z hliníkového tělesa, potaženého práškovou technologií a manžety, vyztužené tkanivem. Výběr ze 4 různých provedení přírub umožňuje téměř neomezené použití v různých průmyslových oblastech.

    Pneumatické hadicové ventily série VFpdf1.08 MB
  • Série VMP

    Série VMP je dostupná ve jmenovitých světlostech DN10 až DN050. Pneumatický hadicový ventil s připojením vnitřním závitem série VMP se skládá z třídílného tělesa z umělé hmoty, manžety, vyztužené tkanivem a dvou hrdlových vík z umělé hmoty.

    Pneumatické hadicové ventily série VMPpdf780.66 KB
  • Série VM

    Série VM je také k dodání ve jmenovitých šířkách DN10 až DN50. Hadicový ventil pneumatický s připojením vnitřním závitem série VM je vyroben z PVC (polyvinylchlorid).



    Pneumatické hadicové ventily série VMpdf1.14 MB

Montážní návody

Příklady ovládání hadicových ventilůpdf533.32 KB
Doporučení týkající se kvality stlačeného vzduchu hadicových ventilů AKOpdf263.87 KB
Otevírací a uzavírací časy hadicových ventilůpdf280.33 KB
Kvality manžetpdf303.57 KB

Průmyslová odvětví pro používání hadicových ventilů

Z důvodu použití různých materiálů na plášti a přírubě/víku hrdla hadicového ventilu, jako jsou např. hliník, ocel, ušlechtilá ocel, plast, jako např. POM nebo PVC, jakož i různých vyměnitelných manžet v kvalitě elastomerů (NR, EPDM, IIR, FPM, silikon apod.), se mohu hadicové ventily používat v různých oblastech použití. Některé příklady jsou následující:

  • PNEUMATICKÁ PŘEPRAVNÍ TECHNIKA, na uzavírání, dávkování a regulaci pevných látek / sypkých materiálů všeho druhu
  • VAKUOVÁ PŘEPRAVA na hermetické uzavření/ blokování prášků, granulátu, vláken, prášků, pilulek apod.
  • CHEMICKÝ PRŮMYSL na dávkování, blokování barev, pigmentů, přídavných látek, hnojiv apod.
  • PRŮMYSL UMĚLÝCH HMOT, k regulaci, hermetickému uzavření a dávkování granulátu, prášků, pelet apod.
  • KERAMICKÝ PRŮMYSL jako uzavírací ventil pro pevné látky, kaly apod.
  • TECHNIKA ŽIVOTNÍHO PROSTŘEDÍ, na hermetické uzavření odpadních vod, prachu, kalů apod.
  • ZAŘÍZENÍ NA ÚPRAVU VOD/ČISTIČKY, jako uzavírací a/nebo regulační ventil pro vápenné mléko, emulze apod.
  • VÝSTAVBA ZAŘÍZENÍ/PRÁŠKOVÉ LAKOVNY, na hermetické uzavření a dávkování prášků, laků apod.
  • STAVEBNÍ A CEMENTÁŘSKÝ PRŮMYSL, jako uzavírací armatury pro cement, beton, písek, štěrk, sádru, maltu apod.
  • UŽITNÁ VOZIDLA, na uzavření výfukového vedení před sypkými materiály všeho druhu
  • SILA, jako komponenty sil u pojistky přeplnění, uzavírání vstřikovacího vedení, rozvodů, odběru apod. BÁŇSKÝ PRŮMYSL, na uzavření a regulaci při přepravě minerálů, rud, uhlí, apod.
  • DRÁHY, VLAKY, jako uzavírací ventily na fekálie a znečištěnou vodu ze systémů vakuových toalet apod.
  • DÁVKOVACÍ A VÁŽICÍ SYSTÉMY, jako přídavné prostředky, barviva, pasty apod.
  • POTRAVINÁŘSKÝ PRŮMYSL, na dávkování a uzavírání rmutu, ječmene,  šťáv, sirupů, aromatických esencí, koření, mouky, soli, cukru, ořechů, ovoce, zeleniny, kávových zrn/prášku, jatečného odpadu apod.
